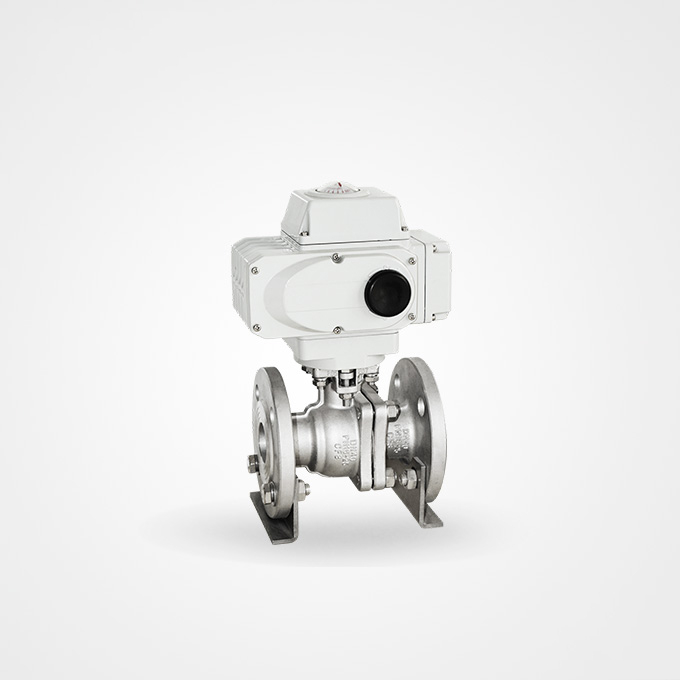

電動法蘭球閥技術參數
公稱通徑DN（mm） | DN15～DN400 |
公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
介質溫度 | -40～ 180℃ -40～ 350℃ |
泄漏量 | 0 符合ANSIB16.104 5級標準 |
球體轉角 | 90° |
閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | 聚四氟乙烯（常溫）、特制PPL（高溫） |
五、電動法蘭球閥零件材質
零件名稱 | 材 料 | ||||||
閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF3M |
球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
密封圈 | 聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯 柔性石墨 | ||||||
適用介質 | 水、氣體、蒸汽、油品等 | 等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 | ||
公稱通徑DN（mm） | 尺寸 | ||||||
L | D | D1 | D2 | b | f | n-d | |
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | |
