公稱壓力 PN(MPa)

1.6

公稱壓力 PS(MPa)

強度試驗

2.4

密封試驗

1.8

材料 材料代號

C

P

R

主要零件

閥體

WCB

CF8 304

CF8M 316

球體

WCB

CF8 304

CF8M 316i

閥桿

2Cr13

0Cr18Ni9Ti

0Cr17NiMo2

密封圈

增強聚四氟乙烯 對位聚苯

填料

聚四氟乙烯 柔性石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28 ℃ -300 ℃

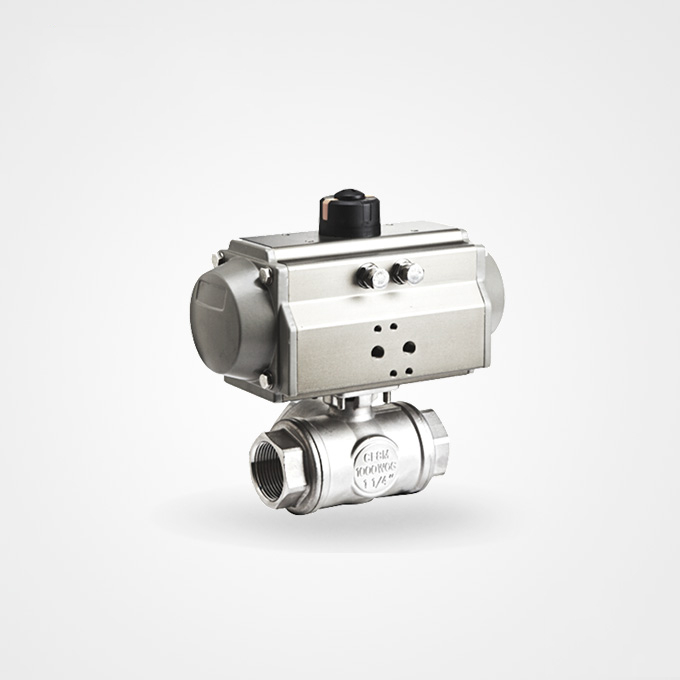

氣動裝置

型號

OBD 系列

氣源壓力

0.4-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GBT/12238

Gb12221

/

GB/T13927

GB13927

兩段式

對焊式

承插焊式

G

L

D

L

d

D

L

d

D1

A

6

1/4

65

11.6

65

11.6

18

65

11.6

14.1～14.3

9.5

OBD50

  10

3/8

65

12.7

65

12.7

18

65

12.7

17.55～17.8

9.5

OBD50

15

1/2

67

15

67

15.8

24

67

15

21.7～21.95

9.5

OBD50

20

3/4

82

20

82

20

28

82

20

27.05～27.3

11.1

OBD50

25

1

91

25

91

25

34

91

25

33.8～34.05

12.7

OBD50

32

11/4

108

32

108

32

41

108

32

42.55～42.8

14.3

OBD65

40

11/2

129

38

129

38

49

129

38

48.65～48.9

15.89

OBD65

50

2

148

50

148

50

62

148

50

61.1～61.35

17.4

OBD80

65

2

186

64

193

64

78

/

/

/

/

OBD80

80

3

206

78

222

78

94

/

/

/

/

OBD100

100

4

240

98

273

98

124

/

/

/

/

OBD130
