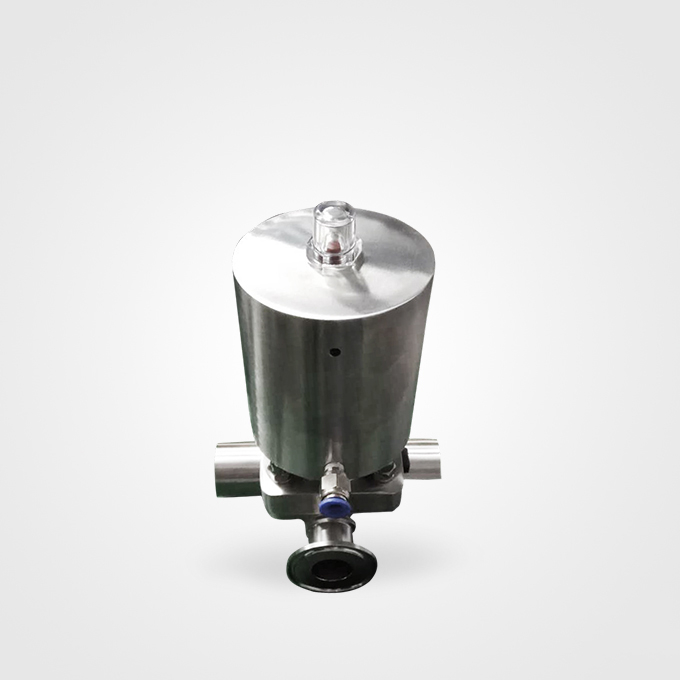

三通隔膜閥連接尺寸： （mm）
公 稱 通 徑 | 公稱壓力 MPa | 工作壓力 MPa | L | L1 | D | D1 | Z-Фd | H1 | Do | 重量 ?K | |
| DN/mm | NPS/inch | ||||||||||
| 25 | 1 | 1.0 | 1.0 | 160 | 96 | 115 | 85 | 4-14 | 116 | 83 | 5.5 |
| 32 | 1 1/4 | 180 | 118 | 135 | 100 | 4-18 | 153 | 114 | 8.5 | ||
| 40 | 1 1/2 | 200 | 135 | 145 | 110 | 4-18 | 167 | 114 | 12.5 | ||
| 50 | 2 | 230 | 150 | 160 | 125 | 4-18 | 198 | 140 | 17 | ||
| 65 | 2 1/2 | 290 | 182 | 180 | 145 | 4-18 | 234 | 165 | 24.5 | ||
| 80 | 3 | 310 | 210 | 195 | 160 | 4-18 | 258 | 230 | 33.5 | ||
