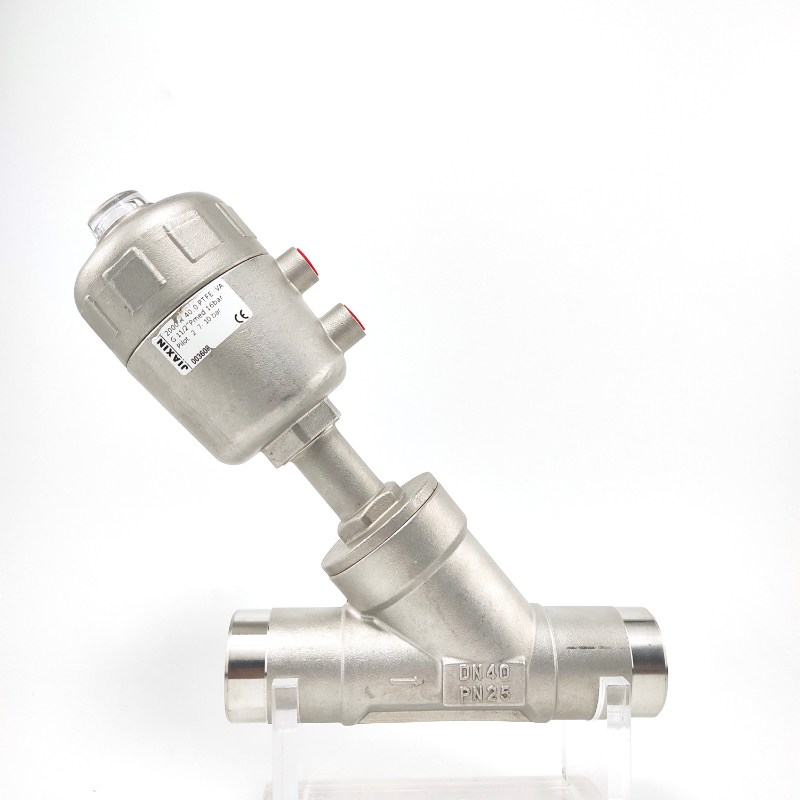

全不銹鋼焊接氣動角座閥選項參數
☆氣缸材質：不銹鋼/聚酰胺 閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
☆選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥
控制形式 | 直動式 | 閥體 | 不銹鋼CF8M |
結構 | 角座閥 | 閥芯材料 | 不銹鋼 |
接口 | G1/2-G2 | 閥座密封 | PTEF |
粘度 | 600mm2/s | 活塞密封 | FKM/NBR |
介質溫度 | PTFE:-10℃~+180℃ | 安裝 | 任何位置 |
環境溫度 | -10℃~+60℃ | 控制介質 | 空氣 中性 氣體 蒸汽 |
全不銹鋼焊接氣動角座閥數據表格
DN | D | R | P | L2 | D1 | 執行器 |
15 | 62 | 33.5 | G1/8 | 100 | 19 | 50 |
20 | 62 | 33.5 | G1/8 | 120 | 24 | 50 |
25 | 62 | 33.5 | G1/8 | 140 | 29 | 50 |
32 | 76 | 42 | G1/8 | 140 | 29 | 63 |
40 | 76 | 42 | G1/8 | 155 | 36 | 63 |
50 | 76 | 42 | G1/8 | 170 | 42 | 63 |
65 | 96 | 50 | G1/8 | 190 | 52 | 80 |
全不銹鋼全不銹鋼焊接氣動角座閥參數
接口 英寸 | 內孔 mm | KV值 m3/h | 最大工作 壓力 | 要求最小 氣源壓力 | 執行機構 尺寸mm | 流向 |
G3/8 | 13 | 3.7 | 0-16 | 4.0 | 40 | 閥座上方 |
G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | 閥座上方 |
G3/4 | 20 | 8.0 | 0-16 | 2.7 | 50 | 閥座上方 |
G1 | 25 | 19.0 | 0-16 | 2.0 | 63 | 閥座上方 |
G11/4 | 32 | 27.5 | 0-16 | 2.0 | 63 | 閥座上方 |
G11/2 | 40 | 42.0 | 0-16 | 2.0 | 63 | 閥座上方 |
G2 | 50 | 52.0 | 0-16 | 2.0 | 63 | 閥座上方 |
G21/2 | 65 | 77.0 | 0-14 | 1.6 | 80 | 閥座上方 |
全不銹鋼焊接氣動角座閥安裝：
安裝位置：任意
→在閥體外側所附的箭頭代表介質流動的方向，安裝時請遵循
安裝過程：
→ 連接閥門到管道，確保閥體所附箭頭與流體方一致。
→ 焊接式閥門安裝：焊接時請先將執行器卸離閥體。
→ 螺紋式閥門安裝：可按照用戶要求提前卸離或不需卸離執行器。
拆卸：
拆卸前首先確保對閥門的氣壓作用已經解除。
安裝前需要卸下閥體時，避免用力過大，輕卸。
拆卸后，保護好螺紋、密封面及密封墊。
安裝好閥體后，裝執行器部分時，注意別漏裝密封墊。
安裝后，檢測閥體與執行器密封是否完好。確保無泄露，方可使用。
全不銹鋼焊接氣動角座閥零件表
名稱 | 材料 | 名稱 | 材料 |
閥體 | CF8M | 鎖緊螺母 | Hpb59-1 |
六角螺母 | 1Cr18Ni9Ti | 指示桿 | Hpb59-1 |
閥芯密封墊 | PTFE | 常閉彈簧 | 65Mn-D |
閥芯體 | OCr178Ni12Mo2 | 缸體 | CF8M |
閥體密封墊 | FKM | 頂蓋 | PC |
連接 | CF8M | Y型圈 | FKM |
閥桿 | OCr178Ni12Mo2 | O型圈 | NBR |
閥桿密封套 | PTFE | 閥蓋 | CF8M |
閥桿密封圈 | PTFE | 含油軸承 | |
壓緊密封墊 | PTFE | 墊圈 | Hpb59-1 |
彈簧擋圈 | 活塞環 | FKM | |
密封彈簧 | 65Mn-D | 活塞 | Hpb59-1 |
